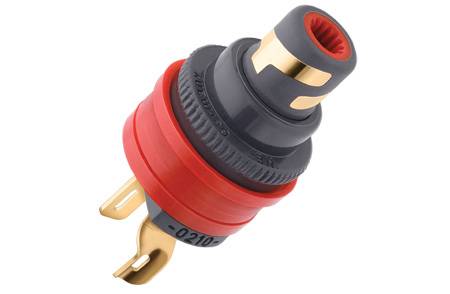

WBT-0210 Cu – Chinchbuchse

Menge: 1 Stück

Kurzprofil: WBT-0210 Cu

• 75 Ohm (typ.) Wellenwiderstand
• absolut verzerrungsfrei (keine Wirbelströme)
• Ultimative Leitfähigkeit (Signal- leiter aus hochreinem Kupfer)
• Innenkontakt als Tulpenkontakt mit Federring
• Außenkontakt als pat. Doppel- wellenkontakt

Produktbeschreibung:
nextgen™ – eine neue Generation von Steckverbindern bei WBT

75 Ohm Wellenwiderstand bedeutet, dass diese Buchsen nicht nur hervorragend analoge, sondern auch ideal digitale Audio- und Videosignale übertragen. Die Übertragungsbandbreite ist 1 GHz.

Die Kontaktteile dieser Buchse sind aus hochreinem Kupfer, einem der besten elektrischen Leiter, um eine optimale Signalübertragung zu gewährleisten. Das Metall ist natürlich nickelfrei direktvergoldet, damit die Oberfläche nicht oxydiert und die Kontaktqualität beeinträchtigt.

Der Innenkontakt ist als aktiver Federkontakt ausgelegt. Dabei wird der neu entwickelte Drei-Segment-Tulpenkontakt von einem doppelt umschließenden Bronze-Federring auf den Mittelstift des Cinchsteckers gedrückt. Dadurch ist nicht nur beim Einsatz nicht normgerechter Cinchstecker sondern auch bei mehrfachen Steckzyklen ein zuverlässiger Kontakt gegeben.

Der Außenkontakt ist als Doppelwelle geformt, der den Buchsenkörper aus festem Ultramid* umschließt. Diese Wellenform garantiert einen zuverlässigen Kontakt mit jedem Cinchstecker. Außerdem ist es der Reduzierung des Leitermaterials auf das absolut notwendige Minimum zu verdanken, dass keine Wirbelströme entstehen, und die WBT-0210 Signale völlig verzerrungsfrei überträgt.
Wirbelströme entstehen in Metallteilen, in deren Nähe Wechselstrom fließt. Sie können zu erheblichen Verzerrungen des Signals führen.

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern und Doppelstufenscheiben mit Nase.

*Ultramid ist eine eingetragene Marke von BASF.
